【通風空調系統】多聯機電氣安裝篇
電氣安裝質量的好壞是多聯機安裝的關鍵一環。如不注重質量一旦發生事故，將會給使用單位或個人造成巨大的經濟損失、甚至產生重大人身傷亡。因此，多聯機電氣安裝環節必須嚴謹對待。那電氣的安裝要求有哪些？下面跟著小編一起看看。
電氣安裝要求
要點1

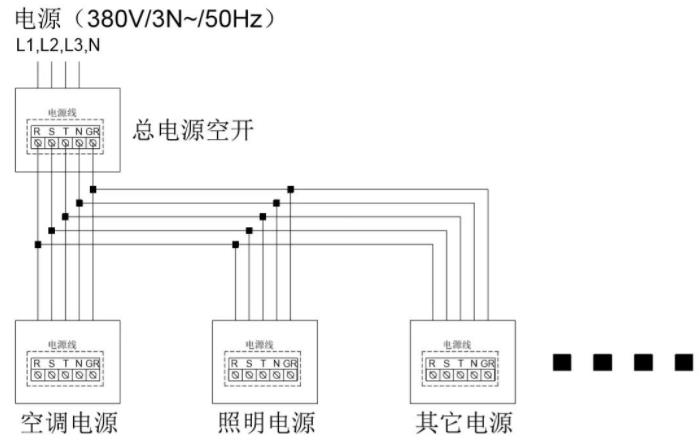

強電電源線一般選擇BV或BVV(銅芯聚氯乙烯絕緣電線)，空調電源切勿與其它電器產品共用同一電源，且必須匹配相適合的保險絲和斷路器。
要點2

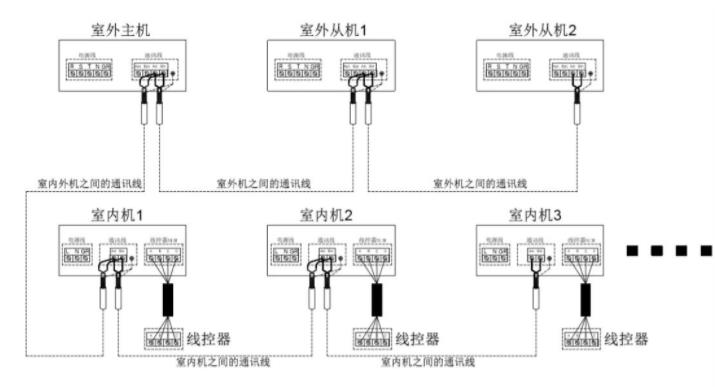

弱電信號線一般選擇RVVP或AVP(銅芯聚氯乙烯絕緣屏蔽軟電線)，通訊線AB端子不能接反，否則可能產生通訊故障。通訊線總長須小于1500米。
要點3

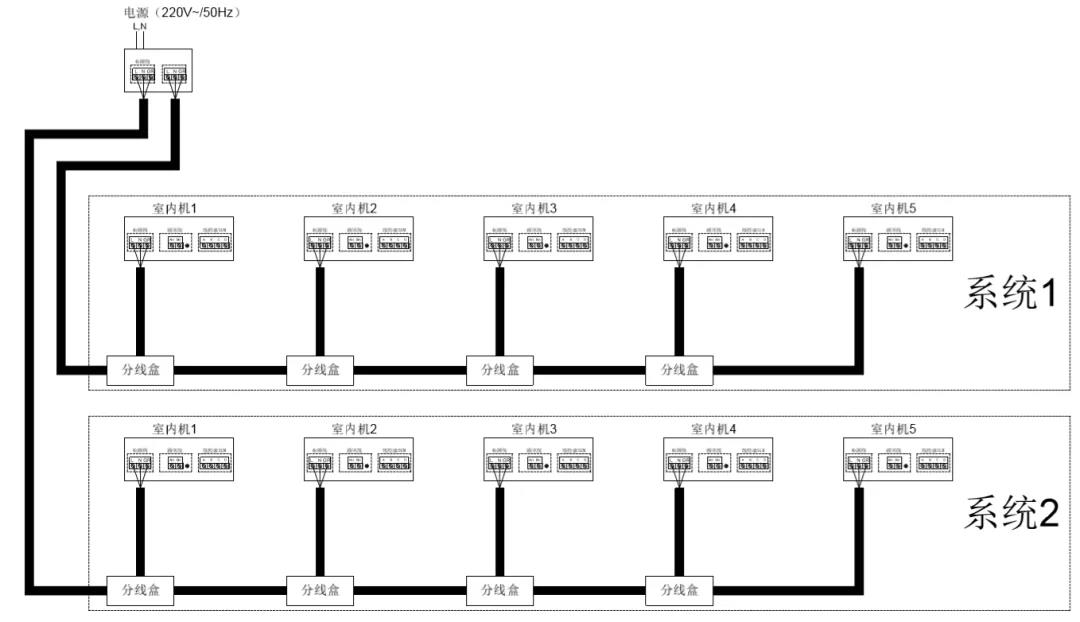

一套系統的室內機、室外機必須通過一個總控開關控制其上電，否則運行過程中存在隱患。室內機與室外機強電必須連接地線，減少變頻裝置的干擾以及避免人員觸電。
要點4

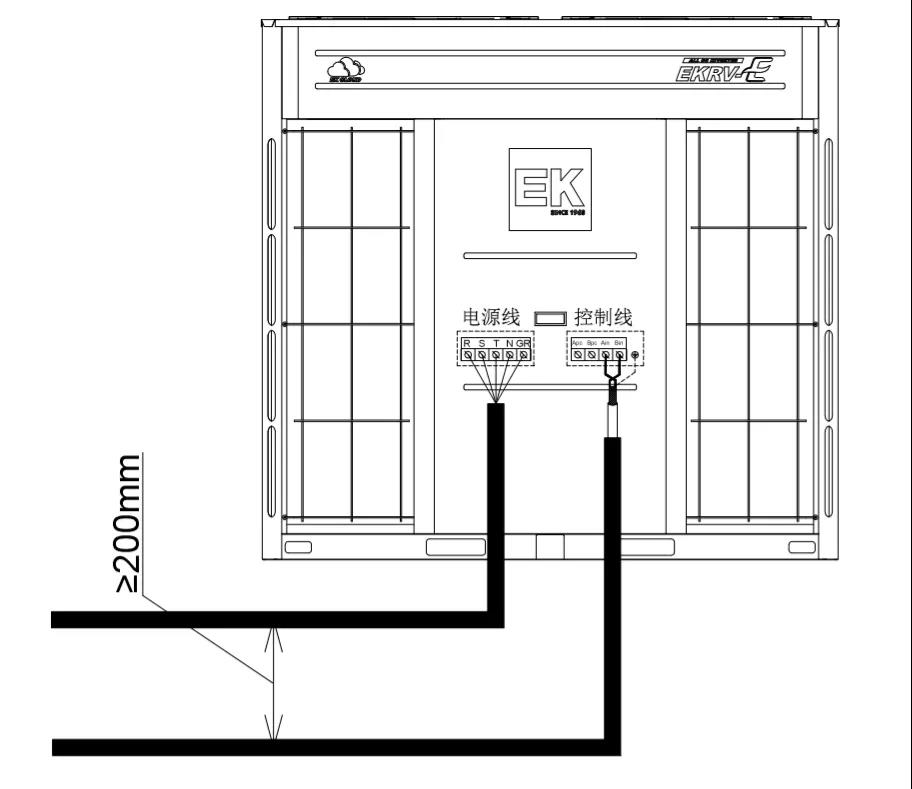

強電電源線與弱電信號線平行布線必須保持不小于200mm的距離。
要點5

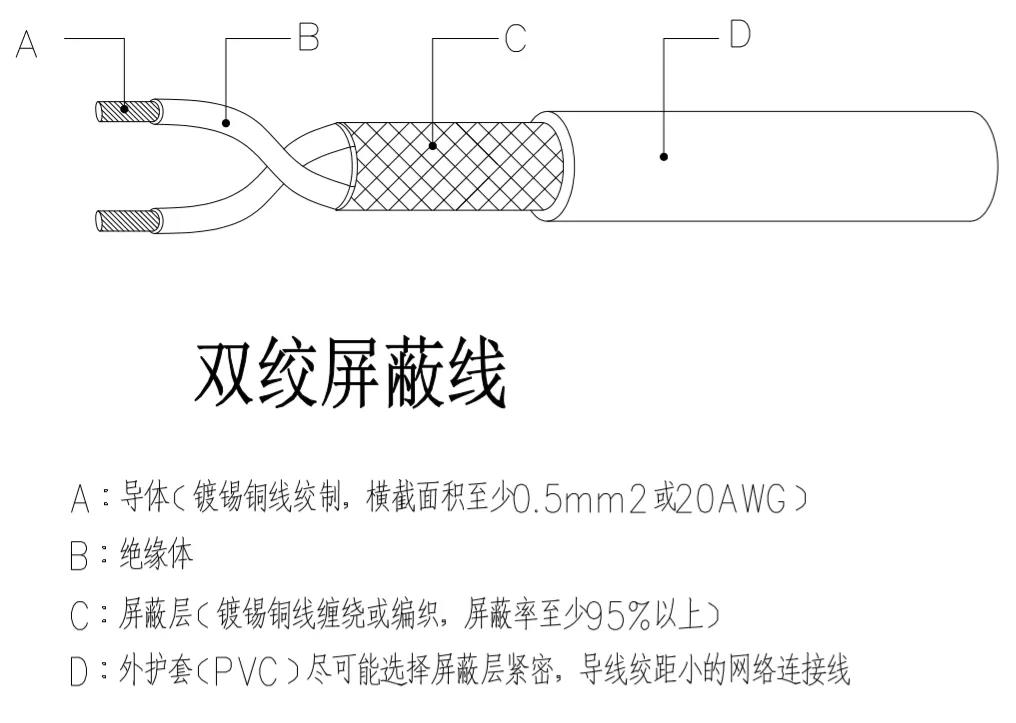

為防止強電信號對控制信號的干擾，控制線必須使用帶屏蔽層的雙絞線，并且屏蔽層需要接地處理。
要點6

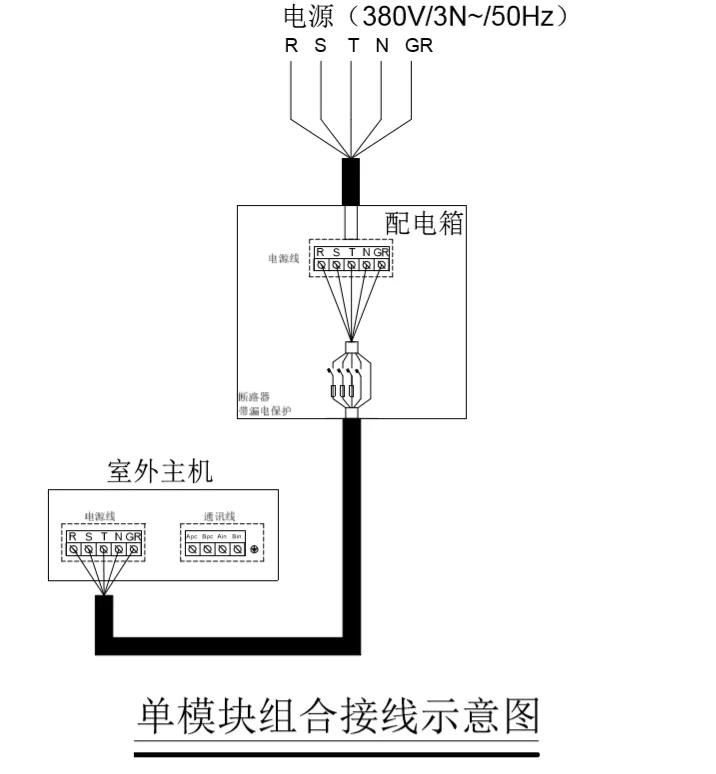

6.1單模塊室外機的接線示意
注意：
1)室外機電源線連接必須牢固，導線末端必須壓接銅冷壓頭。
2)室外機必須安裝保險絲或斷路器，機組必須可靠接地。
6.2雙模塊室外機的接線示意
示意一
示意二
注意：
1)室外機電源線連接必須牢固，導線末端必須壓接銅冷壓頭。
2)室外機必須安裝保險絲或斷路器，機組必須可靠接地。

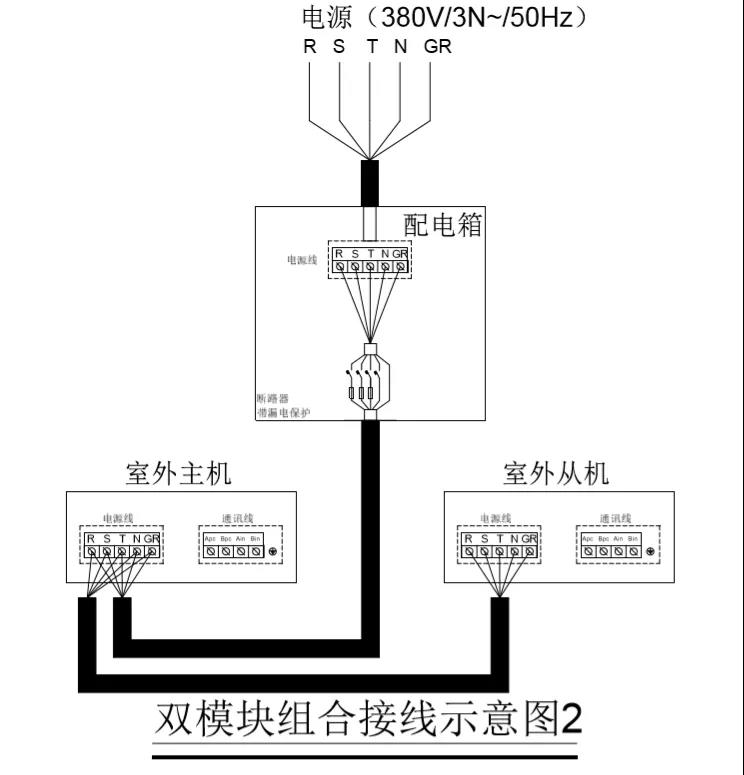

3)當選擇雙模塊組合接線示意圖2的接法，必須滿足容量“室外主機”≥“室外從機”的條件。

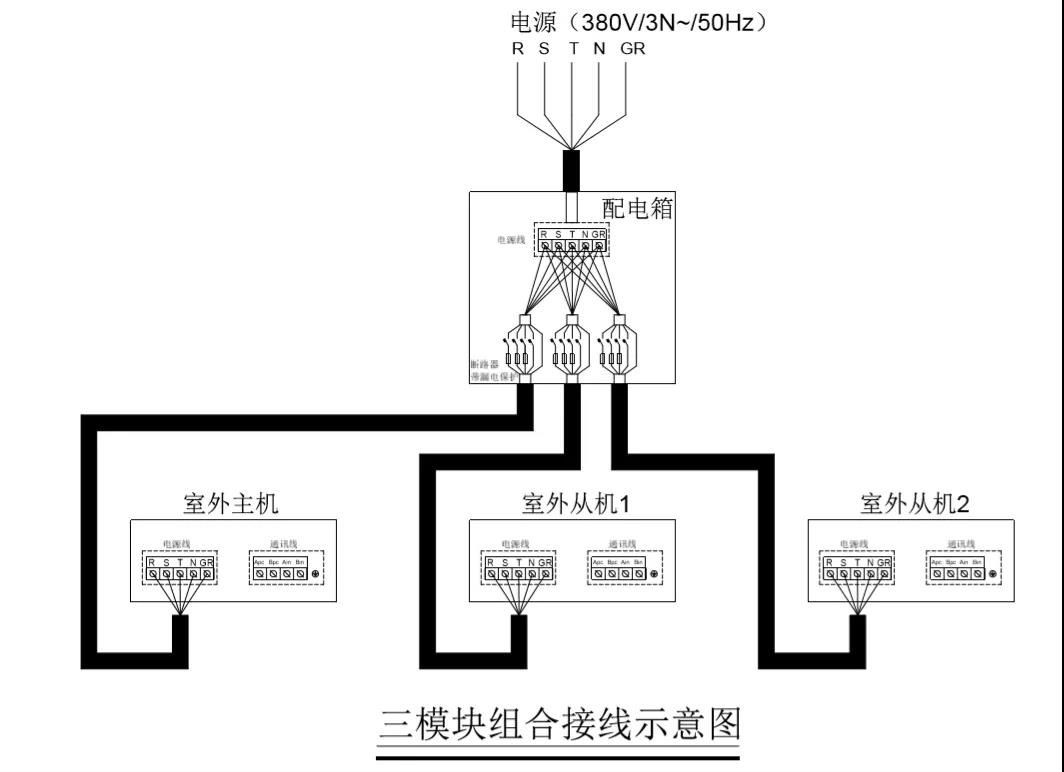

6.3三模塊室外機的接線示意
注意：
1)室外機電源線連接必須牢固，導線末端必須壓接銅冷壓頭。
2)室外機必須安裝保險絲或斷路器（帶漏電保護），機組必須可靠接地。
